扬尘在线监测系统安装指南

随着经济的发展，城市环境越来越让人重视，因为环境质量的高低决定了我们生活质量的高低。让实时监控在线系统为我们的大家庭环境贡献科技的力量。

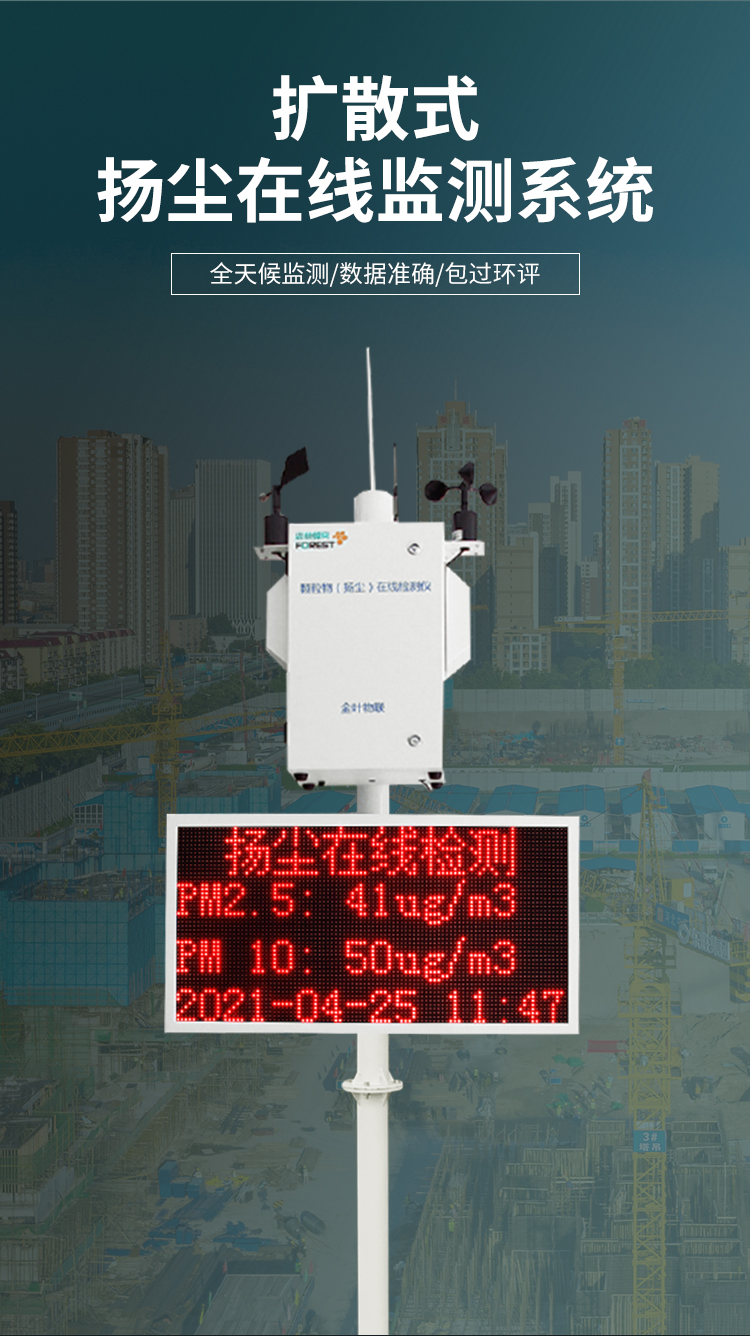

扬尘在线监测系统需带有CCEP环保认证以及CPA计量器具认证，能同时监测悬浮颗粒物（PM2.5\PM10）、噪声、气象温湿度、风速风向等，安装之后还需委托第三方比对机构到安装现场采样比对，通过之后才能对接入市环保局的监管平台。

1.安装点的确认

安装点必须要有20cm厚的水泥硬化地或者做好预埋件（预埋件做法），提供电压稳定的AC220V的电源。

2.立杆的安装

l 先把两节立杆对接，锁死螺丝，并观察是否垂直（如果不垂直就垫一点铁片）。

l 安装好避雷针，并观察是否垂直（如果不垂直用手掰直）。

把接线门用工具打开。

3.传感器的安装

分别将短横臂和长横臂用抱箍固定在孔1和孔2上方；

将风速传感器和方向传感器（风向要大致指向南方，用指南针判断方向）分别用螺丝固定在短横臂的两端，在传感器底端插上没有贴有标签的航空接头线的一端并锁死，将线沿着横臂端口穿入，然后用引线把航空接头线从孔1引到孔出；将两个百叶箱传感器分别先把相应的航空接头线（未贴标的一端接传感器）从横臂端口处穿入并锁死传感器，再用螺丝固定在长横臂的两端，将线沿着横臂端口穿入，然后用引线把航空接头线从孔2引到孔4出；

4.屏幕的安装

将LED屏用抱箍固定在孔2和孔3之间，屏幕的电源线从孔3进孔4出，

5.主机箱的安装

将主机箱用抱箍固定在孔3和孔4之间

6.主机箱的接线

l 找到贴着AC220V的两芯电源线，从底部穿进去接在机箱内的漏电开关上的负载端接好。

l 孔4穿出的线按照标贴提示，一一对应插入航空接口，天线吸附在机箱上。

7.设备的固定

把设备移到安装点，立起来用电锤打孔，16*200mm的膨胀螺栓固定。

8.AC220V的接线法

打开立杆低端接线门盖，将机箱的AC220V的两芯线从孔4穿入接线门处与外部供电的AC220V接好，并用胶布缠绕，外部供电的线应该是三芯线，其中一根要接地。

9.确认设备的正常运转

l 打开机箱，把漏电开关拨上去，稍等1-2分钟机箱内会发出“嘀”的一声长鸣。

l 机箱长鸣时，同时观察屏幕，屏幕上会出现一行版本信息（版本信息会升级不一定是6.3），版本信息消失后设备才会正常工作，正常工作时，检测到数据会变化（如果扬尘不变可以制造扬尘，列如：在传感器旁边吐一口烟或者洒一些尘土，噪声不变可以制造噪声，列如：拍手鼓掌或者击打易发声物体，风速风向不变可以转动风速风向传感器，以上的方法均可以检测设备是否正常工作），当设备检测参数大于3项时会循坏切换。
